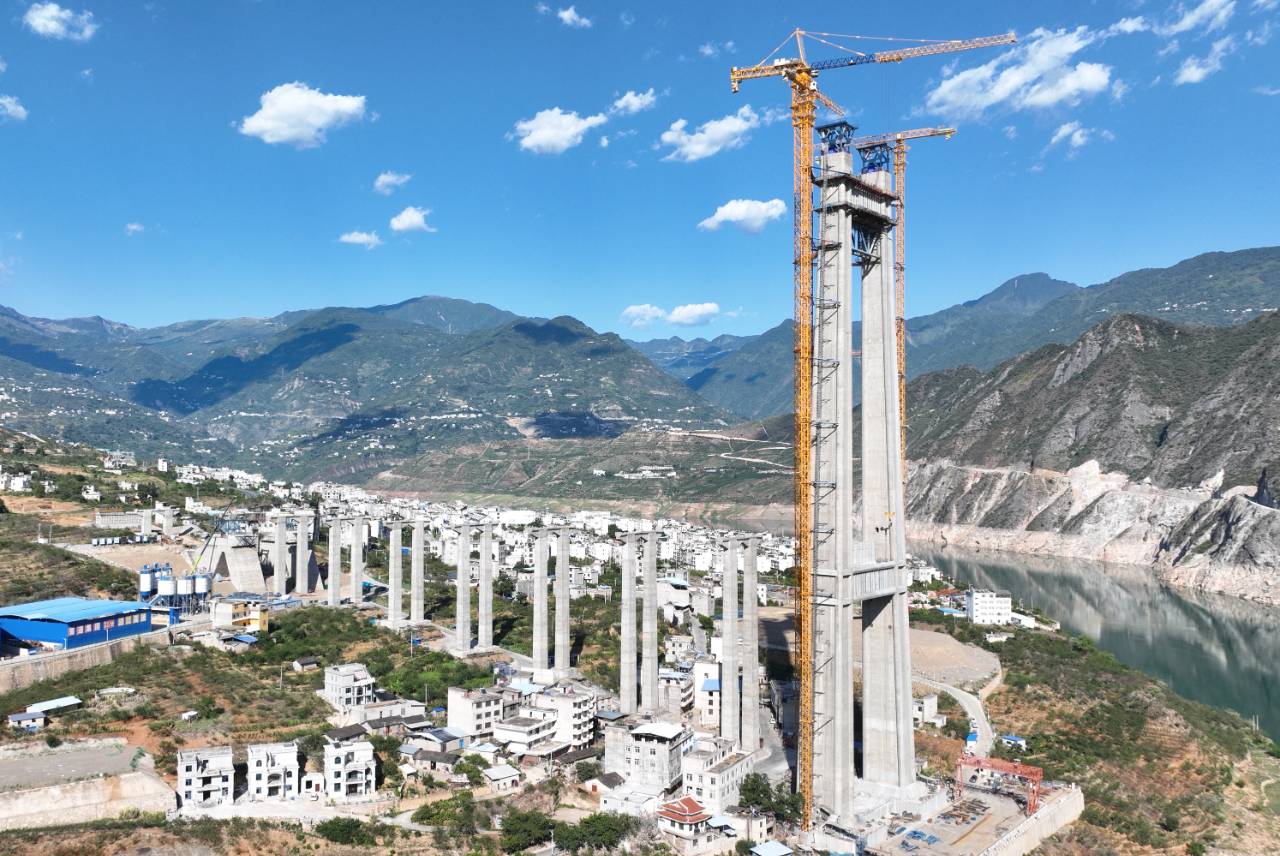

7月22日，位于溪洛渡水電站庫區黃華段的四川卡哈洛金沙江大橋主塔已經封頂，項目施工由下構施工轉換工序到上構施工，預計本月底到下月初將進行節點工程先導索過江。

據宜金高速項目部相關負責人介紹，該橋在全國懸索橋設計中將鋼管混凝土組合結構首次作為懸索橋的主塔，重力式錨碇的基礎首次采用框架結構，主梁首次采用鋼-混組合面板與主桁板桁的形式設計。

四川卡哈洛金沙江大橋為主跨1030米懸索橋，云南岸索塔高197米。站在索橋主塔的下面，仰望197米高的塔頂，有聳入云端的感覺。在地面擺放直徑1.8米的鋼管，記者站在面前也沒它直徑高，它就是用于索橋塔身的鋼管。據介紹，塔身為鋼管混凝土格構空心柱，為四肢格構柱及柱間砼肋板形成的單箱單室截面，采用分節段安裝的4根鋼管與型鋼橫撐、斜撐形成骨架，骨架采用型鋼構件，與立柱鋼管間采用節點板拼接或焊接連接，橫橋向設置水平撐，縱橋向設置水平撐和交叉斜撐。索塔自上而下設兩道橫梁，采用鋼-砼組合結構，橫梁骨架是4肢水平鋼管與塔身主鋼管焊接形成，橫梁水平頂、底板為預應力混凝土結構，橫梁豎直方向腹板采用波形鋼腹板。塔頂承壓段采用鋼格子梁作為拉-壓桿勁性骨架，將纜力分配至索塔鋼管骨架，實現了萬噸纜力與索塔鋼管骨架間傳力。

根據探測，四川岸錨碇位置處，上覆碎石土層厚度超過100米，且橫向及縱向地面線均較陡，為典型的“象鼻地形”。若采用傳統的擴大基礎重力式錨碇，邊坡開挖高度達162米，不僅經濟性差、對生態環境影響大，且施工、運營均存在較大風險。為適應特殊的地形、地質條件，地連墻首次使用在懸索橋重力式錨碇上，采用框架結構作為重力式錨碇的基礎，充分利用框架結構周圍及圍固區域的土體，形成“框架土共同體”，抵抗結構水平及豎向分力。該設計在全國屬首次，也是全球首創。

而國內首次采用鋼-混組合面板與主桁板桁的形式，鋼-混組合橋面板架設于鋼桁梁的橋面格子梁上，鋼底板厚10毫米，混凝土板厚14厘米，鋼底板與混凝土板之間采用帶孔鋼板作為組合剪力鍵，既加強了鋼底板，又有利于澆筑混凝土。這種橋面板將鋼-混凝土組合橋面板與格子梁連接，提高了橋梁整體剛度，具有行車舒適、抗風性好的技術特點。同時橋面結構重量較輕，又能降低工程造價。

該橋竣工后，將結束兩岸人民“以船渡江”的歷史，極大地方便滇、川人民群眾出行，成為云南融入長江經濟帶的又一交通大動脈。
