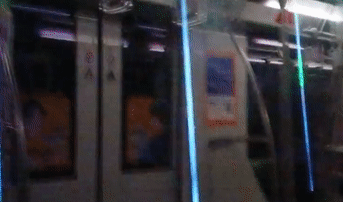

▲圖片截取自上海地鐵一號線隧道廣告

當你每天穿行在地鐵之中，不知道你有沒有注意到這么一個現象。當列車逐漸加速行駛起來以后，在窗戶外出現了不斷變換的畫面。不知道大家第一次見到的時候是怎么樣一個心情，這是個黑科技嗎？

然而事實上，這里面的原理，兩百年前的物理學家就已經做出了原型。

在 1832 年的冬天，比利時物理學家尤瑟夫·普拉托(Joseph Plateau)?和奧地利數學家西蒙·史坦弗?(Simon Stampfer)?幾乎同時地發明了費納奇鏡?(Phenakistiscope)。

在最開始，費納奇鏡中往往把圖案畫在圓盤上，然后將其轉動起來。透過具有均勻條帶的狹縫裝置，我們就可以觀察到動畫的效果，這也是人們最早提出來的動畫的效果，如今看起來就和一段幾秒長的 GIF 動畫相類似。

這背后的原理也很簡單。如果狹縫和圖案轉動頻率相匹配，當人們透過一個狹縫位置，就可以依次看到后面每一幀的動畫圖樣。

利用視覺暫留，原本短暫的幀與幀之間的變化被人們通過「腦補」補上了。

實際上，就在這之前沒多久人們才意識到視覺暫留效應的存在。

1824 年，英國倫敦大學教授皮特·馬克·羅葛特(Peter Mark Roget)在他的研究報告《對通過垂直狹縫觀察輪子輻條外觀變化幻覺的解釋》?(Explanation of an optical deception in the appearance of the spokes of a wheel when seen through vertical apertures)?中最先提出人眼觀察在這里面起到的作用。

雖然這篇文章中關于幻覺形成的論述在現在看起來顯然已經有點過時，不過并不妨礙它在電影史和動畫史上的重要性。

現在普遍認為，視覺暫留是由于被觀察物體移去后，視神經對物體影像的反應不會立即消失，而是會持續一小段時間。普拉托在當時還是個學生，而費納奇鏡的發明很可能就受到這篇研究報告的影響。

不過普拉托后來因為沉迷視覺暫留現象的研究付出了慘痛的代價，他把太陽光聚焦到眼睛里長達 25秒，為此徹底失去了自己的視力。大家做實驗的時候一定要規范操作啊！

接下來就給大家展示一些好看的費納奇鏡的圖案吧~

回到最開始的費納奇鏡中，當狹縫和圖案不相匹配時，人們看到的圖像將會產生漂移。

當然，在實際觀察的過程中，旋轉狹縫引起的圖片的閃爍、變形等都會對觀察的結果產生影響。我們現在看到，包括上面展示的，大多都是用電腦軟件制作的。

如今，費納奇鏡已遠遠不止于平面上。利用它，人們可以實現三維空間中的動畫。原理依舊很相似，但是我們不再使用狹縫，而是使用頻閃的燈來代替。

其實這個原理我們早在生活中，或者電影里就見到過了。比如《驚天魔盜團》里面的控雨神技：

▲《驚天魔盜團》電影片段

當?shù)谝淮握樟劣陼r，你會看到一個雨滴，當燈關閉后第二次開啟，這時剛好有另一滴雨在之前你看到的雨附近，你的大腦會錯認為這滴雨就是剛才那滴，從而得出雨靜止的錯誤結論。

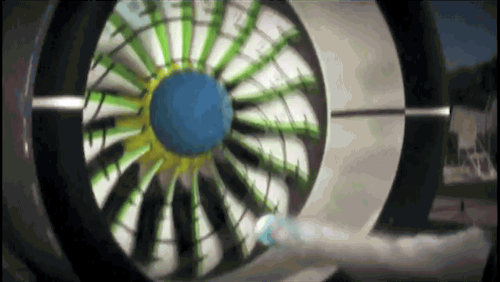

又比如平時看到的倒轉的風扇：

▲看起來倒著轉的風扇

接下來我們就來欣賞一些近乎以假亂真的 3D 動畫：

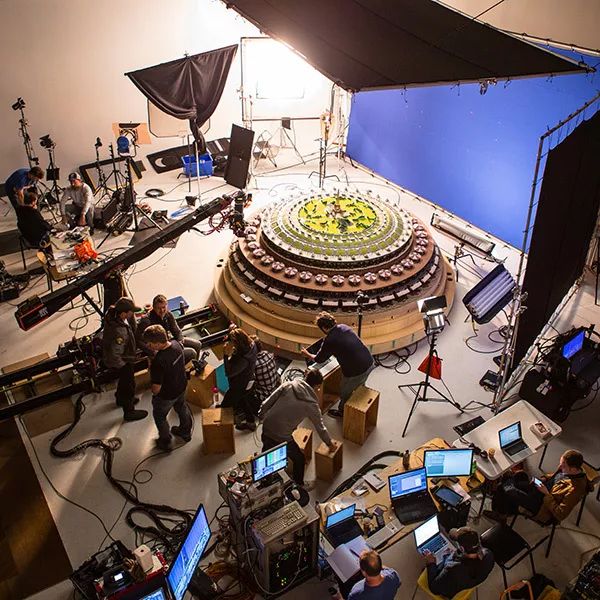

實際上，還有很多公司利用這種形式的動畫來作廣告。

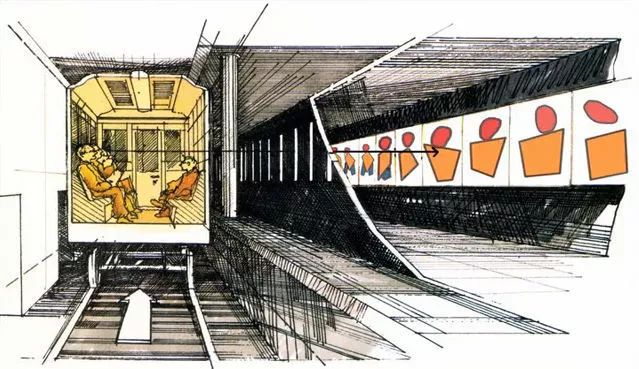

▲上世紀 80 年代衍生出來地鐵廣告的新玩法

看了上面這么多動畫，不知道你有沒有想出來地鐵上視頻的原理？

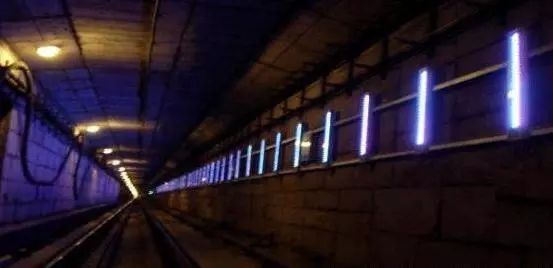

現在利用投影和連續長屏幕的方式來進行視頻投放的方式并不多見，主要原因還是在于成本。實際上在數百米長的隧道壁上連續安裝幾百條燈柱，就能達到同樣的效果。

每個燈柱就像顯示器上的一個像素一樣，是需要出現的圖案的一部分。你可以這樣想象：把一幅圖切成許多豎條，按照先后順序分別粘在一系列燈柱上。這樣在列車行駛的時候，對于車內乘客來說，這些快速移動的燈柱上的圖案就可以拼湊成一幅動畫。

兩者其實都有異曲同工之妙，電影就是這么拍的。現在我們如果來挑戰一件更有趣的事情，比如給光的傳播錄個像……

實際上光速真的非常非常非常的快，一束光從一個可樂瓶的頭走到可樂瓶的尾只需要零點幾納秒（1納秒等于0.000000001秒）。而在這個過程中，可以被外部觀察到的光子數量屈指可數。既然一次看不清，那就重復幾百萬次。最終，我們就可以看到這樣的一幅圖像。
